等離子體是物質的一種存在狀態，通常物質以固態、液態、氣態三種狀態存在，但在一些特殊的情況下有第四種狀態存在，如地球大氣中電離層中的物質。等離子體狀態中存在下列物質：處于高速運動狀態的電子；處于激活狀態的中性原子、分子、原子團（自由基）；離子化的原子、分子；未反應的分子、原子等，但物質在總體上仍保持電中性狀態。
在真空腔體里，注入介質氣體、通過射頻電源起輝產生高能量的等離子體。等離子體轟擊被清洗物表面，與有機污染物發生化學及物理作用，形成揮發性化合物，隨工作氣體排出，達到清洗的目的。
等離子清洗在半導體封裝中的應用：
○ 晶圓清洗：清除殘留光刻膠；
○ 封裝點銀膠前：使工件表面粗糙度及親水性大大提高，有利于銀膠平鋪及芯片 粘貼，同時可大大節省銀膠的使用量，降低成本；
○ 壓焊前清洗:清潔焊盤，改善焊接條件，提高焊線可靠性及良率；
○ 塑封：提高塑封料與產品粘結的可靠性，減少分層風險；
○ BGA基板清洗：在BGA貼裝前對PCB上的Pad進行等離子體表面處理，可使Pad表面達到清潔、粗化和活化的效果，極大的提高了BGA貼裝的一次成功率；
○ FlipChip引線框架清洗：經等離子體處理可達到引線框架表面超凈化和活化的 效果，提高芯片的粘接質量。

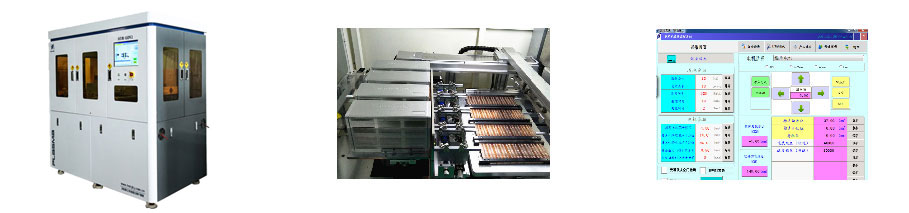

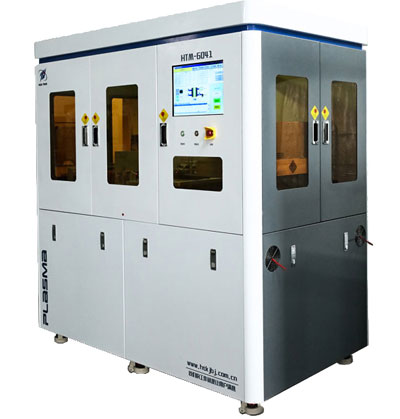

等離子清洗機產品規格書：
|
項目 |
HTM-6023 |
HTM-6025 |
HTM-6041 | ||||
|
工作 |
清洗平臺 |
2個 | |||||
|
真空腔 |
1個 | ||||||
|
真空腔尺寸 |
458mm×308mm×30mm | ||||||
|
工作軌道數量 |
4軌（標準） |
5軌（定制） |
6軌（定制） |
5軌×2列 |
4軌（標準） 5軌（定制） | ||
|
單次片式 |
4條 |
5條 |
6條 |
10條 |
4條 | ||
|
適應產品規格 |
長 mm |
158-300 |
158-300 |
158-300 |
153 |
158-300 | |
|
寬 mm |
25.4-100 |
25.4-70 |
25.4-54 |
40-72 |
25.4-100 | ||
|
工藝 |
射頻功率 |
50-500W可調 | |||||
|
真空度 |
＞10pa | ||||||
|
氬氣流量 |
5-30ml/min | ||||||
|
清洗時間 |
依據產品具體設定 | ||||||
|
清洗效果判別方法 |
水滴角測定儀 | ||||||
|
清洗效果 |
水滴角＜15° | ||||||
|
產品載具尺寸mm |
308×108×155 |
308×80×155 |
308×80×155 |
160×80×153 |
308×108×155 | ||
|
產品載具步距 |
≥2.54mm，可設定 | ||||||
|
產品進料/收料方式 |
自動升降，自動進、出料，產品片式清洗后，回到清洗前的存放位置。 | ||||||
|
UPH |
576條/小時 |
720條/小時 |
864條/小時 |
1000條/小時 |
576條/小時 | ||
|
更換品種調節點 |
手動調節三處 |
全自動 | |||||
|
設備 |
上下料 |
左進左出，自動升降，清洗后自動回原層位 | |||||
|
清洗送收料 |
高效雙盤交互式防過載自動送收料 | ||||||
|
真空腔電極 |
平行電極板結構 | ||||||
|
控制系統 |
PC控制+PLC控制 | ||||||
|
機械標準件 |
SMC氣動元件+YASKAWA電機+SMC電缸+臺灣上銀直線導軌+MISUMI標準件+陶瓷導軌 | ||||||
|
電器元件 |
PC+OMRON PLC+伺服+SCHNEIDER電氣元件 | ||||||
|
真空泵 |
KASHIYAMA干泵，2Pa,600L/min | ||||||
|
射頻電源 |
1000W 13.56MHz | ||||||
|
信息化 |
清洗參數 |
20段工藝參數預先設定，一鍵調用 | |||||
|
運行數據 |
實時顯示 | ||||||
|
清洗記錄 |
實時記錄 | ||||||
|
報警日志記錄 |
可記錄，可查詢，可輸出 | ||||||
|
設備管理系統聯網 |
選配 | ||||||
|
與MES系統聯網 |
選配 | ||||||
|
設備主要用途及特點 |
用途 |
適用于規模大、機臺多的生產線進行上芯、壓焊、塑封產品的框架及基板清洗。 |
適用于LED或短產品全制程清洗。 |
適用于規模大、機臺多的生產線進行上芯、壓焊、塑封產品的框架及基板清洗。 | |||
|
動力配置 |
供電電源 |
AC220V 50Hz～60Hz 32A四孔插頭 5KW | |||||
|
壓縮空氣 |
4-6bar，快插口徑ø8mm | ||||||
|
氮氣 |
4-6bar，快插口徑ø8mm 99.99% | ||||||
|
氬氣 |
2-4bar，快插口徑ø8mm 99.9% | ||||||
|
排氣 |
600L/MIN，φ25mm | ||||||
|
重量 |
820KG | ||||||
|
設備外形尺寸 |
1670mm×1100mm×2010mm | ||||||
|
| |||||||
